圆锥破碎机常见的驱动安装方式，特点以及优缺点

2022-12-14 10:29:46

次

圆锥型破碎机工作时，通过皮带轮推动水平轴旋转，进而推动齿轮传动，动锥旋转实现粉碎。因为多缸圆锥破碎机工作时偏心总成的旋转，破碎机整体会到水平方向以圆轨迹运动。在这种震动轨迹下，电机带轮与破碎机皮带盘之间的皮带安装成了制约因素。

1、无减震地脚螺栓安装

无减震地脚螺栓安装方案在固定破碎筛分生产线中较为常见，破碎机和电机都通过螺钉连接在钢底座上，整体通过地脚螺栓安装在混凝土基础上。这种安装方式优点是全部安装均为刚性连接，整体刚度较好，缺点是混凝土基础及钢底座受力不均匀，安装相接处常常损坏

2、整体减震+地脚螺栓安装

整体减震+地脚螺栓安装方案与无减震地脚螺栓安装方案的区别为钢底座和混凝土基础中间增加减震块。设备工作时，电机及破碎机整体做圆轨迹水平运动，电机和破碎机之间维持相对静止的关系。

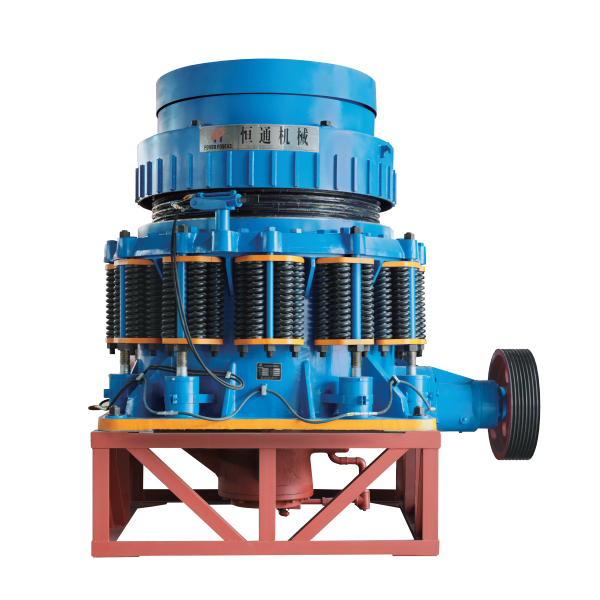

圆锥型破碎机

无垫块安装方式具有基础受力匀称、性能稳定、能减轻设备震动且施工周期短等优点，被广泛应用在固定破碎筛分生产线中。在移动式破碎生产线中，需要把混凝土基础改成钢结构的车架

3、电机固定+破碎机减震安装

电机固定+破碎机减震安装方案在移动破碎站上较为常见，受安装尺寸的限定，电机一般不能太高，因此不能做减震处理。可是设备在工作过程中，破碎机带轮和电机驱动轮之间相对运动存在2个缺陷：皮带的寿命减少且皮带容易脱开皮带盘。
